آلة اللف الربيعية باستخدام الحاسب الآلي

يتم استخدام زوج واحد أو عدة أزواج من البكرات للضغط على السلك الفولاذي وتدويره لدفع السلك الفولاذي للأمام ، والاعتماد على الحركة المحددة والتوجيهية لقضبان قطر الحلقة العلوية والسفلية لتشكيل السلك الفولاذي. يتحرك السلك الفولاذي باستمرار للأمام في المزالق الخاصة بقضبان قطر الملف العلوي والسفلي ، ويمكن التحكم في حجم قطر ملف الزنبرك عن طريق التحكم في مواضع قضبان قطر الملف العلوي والسفلي. قضيب الملعب عبارة عن حركة عمودية على سطح الورق ، وتتمثل وظيفتها في جعل الأسلاك الفولاذية الملفوفة تشكل زاوية رفع الخيط. من خلال التحكم في موضع قضيب الملعب وضبطه ، يمكن التحكم في حجم درجة الزنبرك. عند اكتمال اللف ، يتم قطع السلك بقاطع.

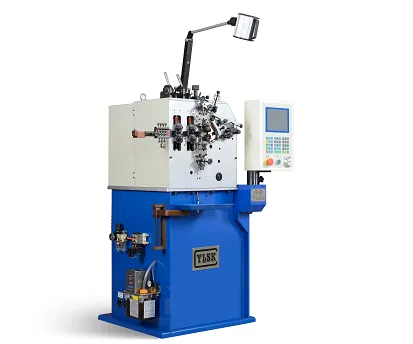

سلسلة منتجات آلة ضغط الزنبرك بالكمبيوتر: بشكل أساسي للمنتجات الدائرية والقوس والزنبركية المستقيمة ، مثل نوابض ضغط الآلات الدقيقة المختلفة ، والينابيع البرجية ، والينابيع المخروطية ، ونوابض الختم الهيكلية ، ونوابض القوالب ، وما إلى ذلك ، معدل التشكيل أسرع ودقة عالية وموثوقية عالية.

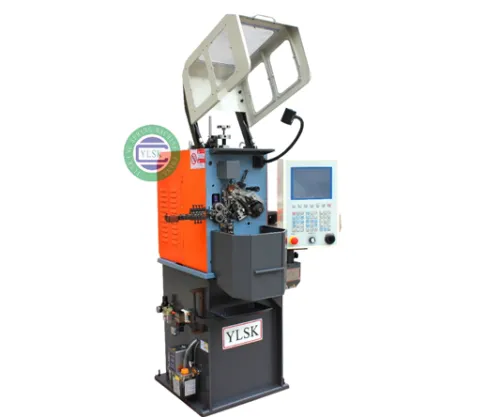

سلسلة منتجات آلة الزنبرك CNC الشاملة: بشكل أساسي لمنتجات تشكيل الأسلاك من الدوائر والأقواس والخطوط المستقيمة والحوامل الفارغة ، مثل نوابض ضغط الآلات الدقيقة المختلفة ، نوابض التوتر ، نوابض الالتواء ، نوابض الأوراق ، الينابيع ذات الشكل الخاص ومنتجات تشكيل الأسلاك.

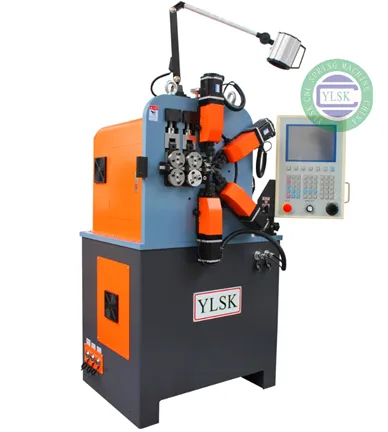

سلسلة المنتجات من آلة الزنبرك CNC بدون خط تحول عمود الكامات: آلة زنبرك CNC بدون خط دوران عمود الكامات في اتجاه التطوير لمعظم آلة الزنبرك CNC الشاملة. إنها تتبنى تصميما غير عادي بدون عمود حدبات وذراع بدون ذراع تدوير ، مما يقلل من صعوبة التعديل ، ويقلل من الوقت اللازم لضبط الماكينة والمعدات ، ويحسن التأثير المتوقع للعمل ، لكن ارتفاع السعر والتكلفة يجعلان العملاء محبطين

هناك أنواع عديدة من الينابيع ، مثل نوابض الضغط ، نوابض التوتر ، نوابض الالتواء ، إلخ. هنا نقدم فقط مبدأ العمل لآلة اللف الزنبركية الأكثر استخداما.
يتم استخدام زوج أو عدة أزواج من البكرات للضغط على السلك الفولاذي وتدويره ، ودفع السلك الفولاذي للتحرك إلى اليمين ، والاعتماد على الحركة المحددة والتوجيهية لقضبان قطر الحلقة العلوية والسفلية لتشكيل السلك الفولاذي. يمكن تحريك قضبان قطر الملف العلوي والسفلي في مزالق الخاصة بها ، ويمكن التحكم في حجم قطر ملف الزنبرك عن طريق التحكم في مواضع قضبان قطر الملف العلوي والسفلي. قضيب الملعب عبارة عن حركة عمودية على سطح الورق ، وتتمثل وظيفتها في جعل الأسلاك الفولاذية الملفوفة تشكل زاوية رفع الخيط. من خلال التحكم في موضع قضيب الملعب ، يمكن التحكم في حجم درجة الربيع. عند اكتمال اللف ، يتم قطع السلك بقاطع. يتم استخدام الغلاف الأساسي كدعم عندما يقطع القاطع الأسلاك الفولاذية. من خلال الحركة المشتركة لأسطوانة تغذية الأسلاك ، قضبان قطر الحلقة العلوية والسفلية ، قضيب الملعب والقاطع ، يمكن لف نوابض الضغط الدائرية ذات الأشكال المختلفة مثل قطر الحلقة المتغير والملعب المتغير. بالنسبة لآلة اللف الزنبركية الميكانيكية ، نظرا لوجود طاقة واحدة فقط ، فإن كل ذراع عمل مرتبط تماما بالتروس والكاميرات والقوابض والآليات الأخرى ، والهيكل معقد ، والتعديل يستغرق وقتا طويلا. في كل مرة يتم فيها استبدال مجموعة متنوعة ، غالبا ما يحتاج شكل الكاميرا إلى القطع ، الأمر الذي يتطلب مستوى تقنيا عاليا من المشغل. على وجه الخصوص ، يعتمد نطاق ضبط طول تغذية الأسلاك على حجم ترس القطاع ، مما يحد من امتداد الزنبرك. عندما يعود ترس القطاع ، من الضروري استخدام القابض لفك تعشيق أسطوانة تغذية الأسلاك ، مما لا يزيد من الضوضاء فحسب ، بل يقلل أيضا من دقة تغذية الأسلاك.

 من أجل أن نكون مناسبين للتحكم في الكمبيوتر ، قمنا بإصلاح الهيكل الميكانيكي لآلة اللف بالكامل. بادئ ذي بدء ، كل آلية متحركة مستقلة ، ويتم التحكم في كل منها بواسطة محرك سيرفو. على سبيل المثال ، آلية تغذية الأسلاك ليست سوى ناقل حركة بسيط ، ويمكن أن يكون طول تغذية الأسلاك غير محدود. ; يتم تشغيل قضبان قطر الحلقة العلوية والسفلية وقضبان الملعب مباشرة بواسطة المحرك المتصل باللولب الكروي ؛ آلية القطع ليست سوى محرك كام بسيط ، بالإضافة إلى طريقة القطع العامة ، يمكن أن تتطابق أيضا مع القواطع العلوية والسفلية للقطع الملتوي ، من أجل حل قص الزنبرك لقطر السلك الكبير ونسبة اللف الصغيرة.
